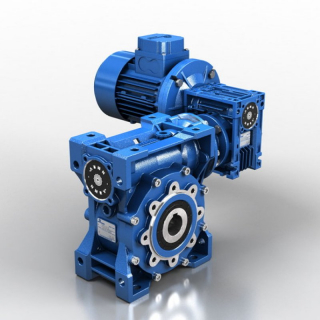

Червячный мотор-редуктор МЧ2-80/160
Мотор редуктор МЧ2-80/160 (далее мотор-редукторы) эксплуатируется в качестве привода общемашиностроительного применения. Данный тип приводного оборудования используется в условиях питания от сети переменного тока (частота 50Гц/ 60Гц, напряжение - 220В/380В), по согласованию с заказчиком возможен широкий диапазон других стандартных напряжений. От той или иной модификации мотор-редуктора зависит показатель номинального передаточного числа, межосевое расстояние, процент КПД и другие аспекты, подробнее о которых Вы можете узнать, связавшись с нашими консультантами. В целях охлаждения на конце входного вала располагается вентилятор, защищенный кожухом, крепящимся к корпусу посредством двух болтов.
ПРИМЕР УСЛОВНОГО ОБОЗНАЧЕНИЯ В ЗАКАЗЕ:
Мотор-редуктор МЧ2-80/160-6-12-21-Ц-У2, что означает:
МЧ2 – мотор-редуктор червячный двухступенчатый
80/160 – межосевое расстояние, мм
6 – номинальная частота вращения выходного вала, об/мин
12 – вариант сборки
Ц – исполнение с цилиндрическим выходным валом
У – климатическое исполнение
2 – категория размещения
по России
за 1 день
от производителя
Описание
Описание товара временно отсутствует
Характеристики
- нагрузка постоянная/переменная (в рамках номинального крутящего момента)
- вращение вала выполняется в любую сторону
- климатические варианты исполнения: У3 и Т2 согласно нормативам ГОСТ 15150-69 в условиях работы на высоте над уровнем моря < 1000 м., допускается работа устройств на высоте > 1000 м. над уровнем моря при соблюдении ГОСТ 183-74
- характеристики внешней среды: неагрессивная и невзрывоопасная, содержание непроводящей пыли < 10мг/м3
 |
 |
РИС.1
Габаритные и присоединительные размеры мотор-редукторов МЧ2-160
 |
 |
РИС.2
Исполнения выходного вала мотор-редукторов МЧ2-160
РИС.3
Схемы сборки мотор-редукторов МЧ2-160
РИС.4
Вариант сборки червячных пар мотор-редукторов МЧ2-160
Технические характеристики мотор-редукторов МЧ2-160
| ПАРАМЕТР | ПЕРЕДАТОЧНОЕ ЧИСЛО ОБЩЕЕ | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| 100 | 125 | 160 | 200 | 250 | 400 | 630 | 1000 | 1600 | 2500 | 4000 | |
| Номинальный крутящий момент на выходном валу, Н.м при ПВ>63% | 1440 | 1970 | 1670 | 1710 | 1750 | 1985 | 2090 | 2210 | 2315 | 2055 | 1350 |
| при ПВ<63% | 1800 | 2465 | 2090 | 2140 | 2190 | 2480 | 2610 | 2760 | 2895 | 2570 | 1690 |
| при ПВ=40% | 1800 | 2465 | 2090 | 2140 | 2190 | 2480 | 2610 | 2760 | 2895 | 2570 | 1690 |
| при ПВ=25% | 2160 | 2525 | 2508 | 2570 | 2630 | 2980 | 3130 | 3310 | 3470 | 3085 | 2030 |
| при ПВ=16% | 2160 | 2525 | 3170 | 3210 | 3285 | 3720 | 3600 | 3750 | 4180 | 3855 | 2535 |
| КПД, %s при ПВ>63% |
77 | 74 | 73 | 68 | 65 | 60 | 55 | 50 | 35 | 30 | 22 |
| Термическая мощность, кВт при ПВ>63% |
3,15 | 3,15 | 3,15 | 3,47 | 2,90 | 2,90 | 2,05 | 1,24 | 1,09 | 0,92 | 0,92 |
| Тип электродвигателя серии АИР | 100L4 | 100L4 | 100L4 | 100L4 | 100S4 | 90L4 | 80B4 | 80A4 | 80A4 | 71B4 | 71A4 |
| Мощность эл./дв, [кВт] | 4,0 | 4,0 | 4,0 | 4,0 | 3,0 | 2.2 | 1.5 | 1,1 | 1,1 | 0,75 | 0,55 |
| Номинальная частота вращения выходного вала, об/мин | 14,0 | 11,2 | 8,8 | 7,0 | 5,6 | 3,5 | 2,2 | 1,4 | 0,88 | 0,56 | 0,35 |
