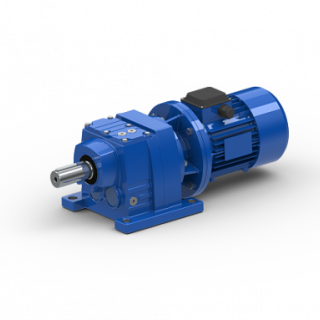

Планетарный мотор редуктор 3МПз-63
Мотор-редуктор 3МП-63 (ЗМП-63) выпускается с одной, двумя и тремя ступенями. Агрегат включает в себя планетарный редуктор и электродвигатель Able мощностью до 15 кВт. Также возможна комплектация двигателями Siemens.
Мотор редукторы характеризуются высоким КПД (до 98%), точностью работы, надежностью.
Пример условного обозначения при заказе
Мотор-редуктор 3МП–63–56–510–110УЗ, 380 В
- 3МП - тип мотор–редуктора
- 63 - типоразмер (радиус расположения сателлитов в мм)
- 56 - номинальная частота вращения выходного вала, об/мин
- 510 - допускаемый крутящий момент на выходном валу Н•м
- G110 - исполнение по способу монтажа
- У3 - климатическое исполнение по ГОСТ 15150-69
- 380 - напряжение сети
по России
за 1 день
от производителя
Описание
Описание товара временно отсутствует
Характеристики
Технические характеристики
| Номинальная частота вращения выходного вала, об/ мин | Номинальный крутящий момент на выходном валу, Н·м | Передаточное отношение редукторной части | Масса, кг, не более | Двигатель | |
|---|---|---|---|---|---|
| Тип | Мощность, кВт | ||||
| 3,55 | 570 | 201 | 52 | MS802-8 | 0,25 |
| 5,6 | 570 | 238 | 52 | MS801-4 | 0,55 |
| 7,1 | 570 | 190 | 52 | MS801-4 | 0,55 |
| 9 | 555 | 161 | 52 | MS801-4 | 0,55 |
| 12,5 | 525 | 238 | 50 | MS801-2 | 0,75 |
| 16 | 445 | 190 | 50 | MS801-2 | 0,75 |
| 18 | 570 | 39,4 | 60 | MS100L2-8 | 1,1 |
| 22,4 | 570 | 39,4 | 59 | MS100L-6 | 1,5 |
| 28 | 495 | 31,9 | 59 | MS100L-6 | 1,5 |
| 35,5 | 570 | 39,4 | 59 | MS100L1-4 | 2,2 |
| 45 | 480 | 31,9 | 59 | MS100L1-4 | 2,2 |
| 56 | 510 | 25,2 | 66 | MS100L2-4 | 3 |
| 71 | 530 | 39,4 | 66 | MS100L1-4 | 4 |
| 90 | 500 | 31,9 | 71 | MS112M-2 | 5,5 |
| 112 | 331 | 25,2 | 72 | MS100L1-2 | 4 |
| 112 | 420 | 7,8 | 110 | MS132M-6 | 5,5 |
| 140 | 510 | 6,95 | 125 | MS160M-6 | 7,5 |
| 180 | 570 | 7,8 | 125 | MS132L2-4 | 11 |
| 224 | 450 | 6,3 | 125 | MS132L2-4 | 11 |
| 400 | 335 | 7 | 158 | MS160M2-2 | 15 |
| 460 | 303 | 6,3 | 158 | MS160M2-2 | 15 |
| 460 | 222 | 6,3 | 117 | MS132L2-2 | 11 |
Габаритные и присоединительные размеры
Исполнение на лапах
Фланцевое исполнение
| Частота вращения выходного вала, об/мин | L | B | H | l | l1 | l2 | l3 | l4 | l5 | d | d1 | d2 | d3 | d4 | d5 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| не более | |||||||||||||||
| 3,5 ... 16 | 650 | 265 | 285 | 110 | 145 | 210 | 125 | 8 | 18 | 45k6 | 19 | 180h8 | 17 | 215 | 250 |
| 18 ... 90 | 680 | 265 | 285 | ||||||||||||
| 112 ... 280 | 900 | 350 | 425 | ||||||||||||
| Частота вращения выходного вала, об/ мин | b | b1 | b2 | h | h1 | h2 | t | Н1 |
|---|---|---|---|---|---|---|---|---|
| 3,55 ... 16 | 14h9 | 220 | 265 | 132 | 9 | 22 | 48,5 | 0 |
| 18 ... 90 | ||||||||
| 112 ... 224 | 43 |
Выходной вал
Монтажное исполнение
Характеристики
Мотор-редуктор 3МП-50 (ЗМП-50) выпускается с одной, двумя и тремя ступенями. Агрегат включает в себя планетарный редуктор и электродвигатель Able мощностью до 15 кВт. Также возможна комплектация двигателями Siemens.
Мотор редукторы характеризуются высоким КПД (до 98%), точностью работы, надежностью.
Пример условного обозначения при заказе
Мотор-редуктор 3МП–50–56–510–110УЗ, 380 В
- 3МП - тип мотор–редуктора
- 50 - типоразмер (радиус расположения сателлитов в мм)
- 56 - номинальная частота вращения выходного вала, об/мин
- 510 - допускаемый крутящий момент на выходном валу Н•м
- G110 - исполнение по способу монтажа
- У3 - климатическое исполнение по ГОСТ 15150-69
- 380 - напряжение сети
Мотор редукторы 3МП-31.5 с планетарной передачей производятся на базе электродвигателей Able, превосходящих двигатели АИР по соотношению цена/качество. Диапазон мощностей - 0,06-4 кВт. Приводы могут иметь от одной до трех ступеней. КПД агрегатов 3МП-31.5 достигает 98% (одноступенчатые модификации). Особенность серии - большой разброс передаточных чисел при небольших габаритах привода.
Мотор-редуктор ЗМП-31.5 поставляется в двух вариантах исполнения — на лапах и с фланцем. Возможен горизонтальный и вертикальный монтаж агрегата. Варианты исполнения выходного вала: цилиндрический, конический, полый.
Пример условного обозначения при заказе
Мотор-редуктор 3МП–31.5–18–130–150УЗ, 380 В
- 3МП - тип мотор–редуктора
- 31.5 - типоразмер (радиус расположения сателлитов в мм)
- 18 - номинальная частота вращения выходного вала, об/мин
- 130 - допускаемый крутящий момент на выходном валу Н•м
- G150 - монтажное исполнение
- У3 - климатическое исполнение по ГОСТ 15150-69
- 380 - напряжение сети
Мотор-редуктор 3МП-40 — один из наиболее доступных приводов с планетарной передачей из представленных на рынке. Данное оборудование обеспечивает высокую точность передачи крутящего момента. Мощность агрегата ЗМП-40 варьируется в диапазоне от 0,12 до 7,5 кВт.
Пример условного обозначения при заказе
Мотор-редуктор 3МП–40–45–225–120УЗ, 380 В
- 3МП - тип мотор–редуктора
- 40 - типоразмер (радиус расположения сателлитов в мм)
- 45 - номинальная частота вращения выходного вала, об/мин
- 225 - допускаемый крутящий момент на выходном валу Н•м
- G120 - исполнение по способу монтажа
- У3 - климатическое исполнение по ГОСТ 15150-69
- 380 - напряжение сети
