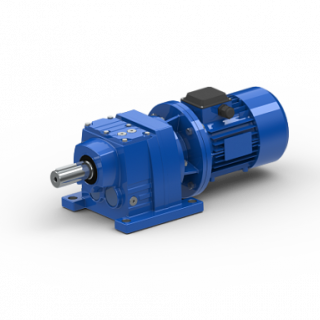

Планетарный мотор редуктор ЗМПз-31,5
Мотор редукторы 3МП-31.5 с планетарной передачей производятся на базе электродвигателей Able, превосходящих двигатели АИР по соотношению цена/качество. Диапазон мощностей - 0,06-4 кВт. Приводы могут иметь от одной до трех ступеней. КПД агрегатов 3МП-31.5 достигает 98% (одноступенчатые модификации). Особенность серии - большой разброс передаточных чисел при небольших габаритах привода.
Мотор-редуктор ЗМП-31.5 поставляется в двух вариантах исполнения — на лапах и с фланцем. Возможен горизонтальный и вертикальный монтаж агрегата. Варианты исполнения выходного вала: цилиндрический, конический, полый.
Пример условного обозначения при заказе
Мотор-редуктор 3МП–31.5–18–130–150УЗ, 380 В
- 3МП - тип мотор–редуктора
- 31.5 - типоразмер (радиус расположения сателлитов в мм)
- 18 - номинальная частота вращения выходного вала, об/мин
- 130 - допускаемый крутящий момент на выходном валу Н•м
- G150 - монтажное исполнение
- У3 - климатическое исполнение по ГОСТ 15150-69
- 380 - напряжение сети
по России
за 1 день
от производителя
Описание
Описание товара временно отсутствует
Характеристики
Технические характеристики 3МП-31,5
| Номинальная частота вращения выходного вала, об/ мин | Номинальный крутящий момент на выходном валу, Н·м | Передаточное отношение редукторной части | Масса, кг, не более | Двигатель | |
|---|---|---|---|---|---|
| Тип | Мощность, кВт | ||||
| 3,55 | 155 | 408,14 | 19,1 | MS561-4 | 0,06 |
| 5,6 | 145 | 251,17 | 19,1 | MS562-4 | 0,09 |
| 7,1 | 115 | 408,14 | 19,1 | MS561-2 | 0,09 |
| 9 | 120 | 163,26 | 20,1 | MS562-2 | 0,12 |
| 12,5 | 130 | 212,2 | 20 | MS631-2 | 0,18 |
| 16 | 140 | 169,8 | 20,5 | MS632-2 | 0,25 |
| 18 | 130 | 41,6 | 26 | MS802-8 | 0,25 |
| 22,4 | 105 | 31,9 | 26 | MS802-8 | 0,25 |
| 28 | 120 | 31,9 | 25 | MS801-6 | 0,37 |
| 35,5 | 145 | 41,6 | 26 | MS801-4 | 0,55 |
| 45 | 115 | 31,9 | 26 | MS801-4 | 0,55 |
| 56 | 130 | 26 | 27 | MS802-4 | 0,75 |
| 71 | 145 | 41,6 | 26 | MS802-2 | 1,1 |
| 90 | 115 | 31,9 | 26 | MS802-2 | 1,1 |
| 112 | 125 | 7,84 | 37 | MS100L-6 | 1,5 |
| 140 | 145 | 10,2 | 38 | MS100L1-4 | 2,2 |
| 180 | 115 | 7,84 | 38 | MS100L1-4 | 2,2 |
| 280 | 135 | 10,2 | 44 | MS112M-2 | 4 |
| 365 | 80 | 7,84 | 37 | MS100L-2 | 3 |
Габаритные и присоединительные размеры
Исполнение на лапах
Фланцевое исполнение
| Частота вращения выходного вала, об/мин | L | B | H | l | l1 | l2 | l3 | l4 | l5 | d | d1 | d2 | d3 | d4 | d5 | b | b1 | b2 | h | h1 | h2 | t | Н1 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| не более | |||||||||||||||||||||||
| 3,55 ... 16 | 430 | 190 | 215 | 60 | 82 | 130 | 70 | 4 | 12 | 28j6 | 15 | 130h6 | 12 | 155 | 180 | 8h9 | 155 | 190 | 100 | 7 | 15 | 31 | 0 |
| 18 ... 90 | 505 | 190 | 225 | ||||||||||||||||||||
| 112 ... 280 | 590 | 250 | 275 | 25 | |||||||||||||||||||
Выходной вал
Монтажное исполнение
Характеристики
Мотор-редуктор 3МП-40 — один из наиболее доступных приводов с планетарной передачей из представленных на рынке. Данное оборудование обеспечивает высокую точность передачи крутящего момента. Мощность агрегата ЗМП-40 варьируется в диапазоне от 0,12 до 7,5 кВт.
Пример условного обозначения при заказе
Мотор-редуктор 3МП–40–45–225–120УЗ, 380 В
- 3МП - тип мотор–редуктора
- 40 - типоразмер (радиус расположения сателлитов в мм)
- 45 - номинальная частота вращения выходного вала, об/мин
- 225 - допускаемый крутящий момент на выходном валу Н•м
- G120 - исполнение по способу монтажа
- У3 - климатическое исполнение по ГОСТ 15150-69
- 380 - напряжение сети
Мотор-редуктор 3МП-50 (ЗМП-50) выпускается с одной, двумя и тремя ступенями. Агрегат включает в себя планетарный редуктор и электродвигатель Able мощностью до 15 кВт. Также возможна комплектация двигателями Siemens.
Мотор редукторы характеризуются высоким КПД (до 98%), точностью работы, надежностью.
Пример условного обозначения при заказе
Мотор-редуктор 3МП–50–56–510–110УЗ, 380 В
- 3МП - тип мотор–редуктора
- 50 - типоразмер (радиус расположения сателлитов в мм)
- 56 - номинальная частота вращения выходного вала, об/мин
- 510 - допускаемый крутящий момент на выходном валу Н•м
- G110 - исполнение по способу монтажа
- У3 - климатическое исполнение по ГОСТ 15150-69
- 380 - напряжение сети
Мотор-редуктор 3МП-63 (ЗМП-63) выпускается с одной, двумя и тремя ступенями. Агрегат включает в себя планетарный редуктор и электродвигатель Able мощностью до 15 кВт. Также возможна комплектация двигателями Siemens.
Мотор редукторы характеризуются высоким КПД (до 98%), точностью работы, надежностью.
Пример условного обозначения при заказе
Мотор-редуктор 3МП–63–56–510–110УЗ, 380 В
- 3МП - тип мотор–редуктора
- 63 - типоразмер (радиус расположения сателлитов в мм)
- 56 - номинальная частота вращения выходного вала, об/мин
- 510 - допускаемый крутящий момент на выходном валу Н•м
- G110 - исполнение по способу монтажа
- У3 - климатическое исполнение по ГОСТ 15150-69
- 380 - напряжение сети
Таблица размеров
