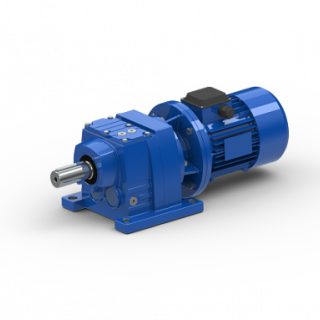

Планетарный мотор редуктор 3Мпз-31,5

Одноступенчатый планетарный мотор-редуктор 3МПз с межосевым расстоянием 31,5 мм. Электродвигатель: трехфазный стандарта IEC. Мощность: 0,12-3 кВт. Способы монтажа: на лапах (6 вариантов исполнения), фланец (3 варианта).

Мотор-редукторы 3МПз-31,5 предназначены для продолжительной работы с переменной и постоянной нагрузкой. Достоинства агрегата: малошумность, долговечность, унифицированные присоединительные размеры.

Пример условного обозначения в заказе

3МПз - 31,5 – 73.96 - 12 – 0,12 – G160
3МПз - мотор-редуктор планетарный
31,5 - типоразмер
73.96 - передаточное число
12 - частота вращения выходного вала, об/мин
0,12 - мощность двигателя, кВт
G160 - монтажное исполнение

по запросу

Оформить заказ

Доставка
по России

Расчёт заявки
за 1 день

Гарантия
от производителя

Описание

Описание товара временно отсутствует

Характеристики

Частота вращения выходного вала, об/мин	Крутящий момент, Нм	Передаточное число	Радиальная нагрузка, Н	Сервис-фактор	Электродвигатель IEC
0,12 кВт
6.7	172	134.82	5270	1.15	MS63M6
7.3	157	123.66	5410	1.25
8.6	134	105.28	5600	1.50
9.9	116	90.77	5730	1.75
11	108	84.61	5770	1.85
12	94	73.96	5850	2.1
10	112	134.82	5750	1.80	MS63S4
11	103	123.66	5800	1.95
13	87	105.28	5880	2.3
15	75	90.77	5930	2.7
16	70	84.61	5950	2.8
19	61	73.96	5980	3.3
0,18 кВт
7.0	245	123.66	3060	0.80	MS63L6
8.3	210	105.28	4840	0.95
9.6	179	90.77	5190	1.10
10	167	84.61	5310	1.20
9.8	176	134.82	5230	1.15	MS63M4
11	161	123.66	5370	1.25
13	137	105.28	5580	1.45
15	118	90.77	5710	1.70
16	110	84.61	5760	1.80
18	96	73.96	5840	2.1
19	90	69.33	5870	2.2
22	80	61.18	5920	2.5
24	73	55.76	5940	2.8
27	63	48.08	5960	3.2
0,25 кВт
9.6	250	134.82	2630	0.80	MS63L4
11	225	123.66	4560	0.90
12	193	105.28	5030	1.05
14	167	90.77	5320	1.20
15	155	84.61	5420	1.30	MS63L4
18	136	73.96	5590	1.45
19	127	69.33	5650	1.55
21	112	61.18	5750	1.80
23	102	55.76	5800	1.95
27	88	48.08	5870	2.3
29	82	44.81	5760	2.4
33	72	39.17	5540	2.8
35	67	36.72	5430	3.0
40	60	32.40	5230	3.4
0,37 кВт
20	178	69.33	5210	1.15	MS71MS4
23	157	61.18	5410	1.30
25	143	55.76	5530	1.40
29	123	48.08	5590	1.60
31	115	44.81	5480	1.75
35	100	39.17	5290	2.0
38	94	36.72	5190	2.1
43	83	32.40	5010	2.4
48	74	28.73	4850	2.7
57	63	24.42	4620	3.2
49	73	27.32	4830	2.8
53	67	26.03	4710	2.8
62	57	22.27	4500	3.5
71	49	19.31	4320	4.1
76	46	18.05	4230	4.3
88	40	15.60	4050	5.0
104	34	13.25	3850	5.6
117	30	11.83	3720	6.0
0,55 кВт
22	235	61.18	3910	0.85	MS80K4
24	215	55.76	4740	0.95
28	186	48.08	5120	1.10
30	173	44.81	5230	1.15
35	151	39.17	5070	1.30
37	142	36.72	4990	1.40
42	125	32.40	4840	1.60
47	111	28.73	4700	1.80
56	94	24.42	4500	2.1
61	86	22.27	4390	2.3
70	75	19.31	4220	2.7
75	70	18.05	4140	2.9
87	60	15.60	3970	3.3
103	51	13.25	3790	3.7
115	46	11.83	3670	4.0
0,75 кВт
29	250	48.08	2330	0.80	MS80N4
31	235	44.81	4230	0.85
35	205	39.17	4720	1.00
38	191	36.72	4740	1.05
43	168	32.40	4610	1.20
48	149	28.73	4490	1.35
57	127	24.42	4320	1.60
62	116	22.27	4230	1.75
71	100	19.31	4080	2.0
76	94	18.05	4010	2.1
88	81	15.60	3850	2.5
104	69	13.25	3690	2.8
117	61	11.83	3570	3.0
137	53	10.11	3420	3.2
146	49	9.47	3360	3.4
1,1 кВт
43	245	32.40	2900	0.80	MS90S4
49	215	28.73	3300	0.95
57	183	24.42	3720	1.10
73	145	19.31	3840	1.40
78	135	18.05	3790	1.50
90	117	15.60	3660	1.70
106	99	13.25	3520	1.90
118	89	11.83	3430	2.1
139	76	10.11	3290	2.2
148	71	9.47	3230	2.3
176	60	7.97	3090	2.6
210	50	6.67	2920	2.9
247	43	5.67	2790	3.3
277	38	5.06	2700	3.5
1,5 кВт
73	196	19.31	2660	1.00	MS90L4
78	183	18.05	2840	1.10
90	159	15.60	3160	1.25
106	135	13.25	3350	1.40
119	120	11.83	3270	1.50
140	103	10.11	3160	1.65
149	96	9.47	3110	1.75
177	81	7.97	2980	1.95
211	68	6.67	2820	2.1
249	58	5.67	2710	2.5
279	51	5.06	2630	2.6
326	44	4.32	2520	2.9
348	41	4.05	2470	3.0
414	35	3.41	2360	3.2
204	70	13.25	2880	2.7	MS90S2
228	63	11.83	2790	2.9
267	54	10.11	2680	3.2
285	50	9.47	2630	3.3
339	42	7.97	2510	3.7
2,2 кВт
90	230	15.60	1070	0.85	MS100M4
106	198	13.25	1660	0.95
119	176	11.83	1990	1.05
140	151	10.11	2360	1.15
149	141	9.47	2480	1.20
177	119	7.97	2750	1.30
211	99	6.67	2470	1.45
249	84	5.67	2570	1.70
279	75	5.06	2500	1.80
326	64	4.32	2410	1.95
348	60	4.05	2370	2.0
414	51	3.41	2270	2.2
141	149	19.31	2380	1.35	MS90L2
151	139	18.05	2510	1.45
175	120	15.60	2740	1.65
206	102	13.25	2720	1.85
231	91	11.83	2650	2.0
270	78	10.11	2550	2.2
288	73	9.47	2510	2.3	MS90L2
342	61	7.97	2410	2.5
409	51	6.67	2280	2.8
482	44	5.67	2180	3.3
540	39	5.06	2120	3.5
632	33	4.32	2030	3.8
675	31	4.05	1990	3.9
801	26	3.41	1900	4.3
3,0 кВт
139	205	10.11	780	0.80	MS100L4
148	194	9.47	1010	0.85
176	163	7.97	1510	0.95
210	137	6.67	1250	1.05
247	116	5.67	1630	1.25
277	104	5.06	1830	1.30
324	88	4.32	2070	1.45
346	83	4.05	2140	1.45
411	70	3.41	2180	1.60
277	103	10.11	2340	1.65	MS100M2
296	97	9.47	2380	1.70
351	82	7.97	2290	1.90
420	68	6.67	2170	2.1
494	58	5.67	2090	2.5
553	52	5.06	2030	2.6
648	44	4.32	1950	2.8
692	41	4.05	1920	3.0
821	35	3.41	1840	3.2
