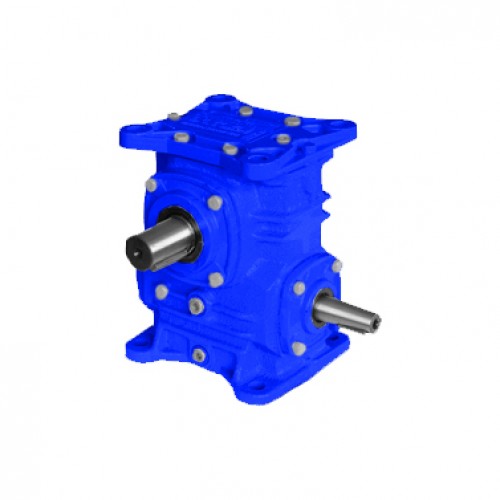

Редуктор 5Ч-80АМ

Габаритные и присоединительные размеры

Концы валов

Вариант исполнения конца тихоходного вала

Вариант исполнения конца быстроходного вала

Вариант сборки 56 со шпончным отверстием

Вариант сборки 56 с шлицевым отверстием

Варианты сборки

Варианты сборки (рассматривать при расположении червячной пары – червяк под колесом)

Вариант крепления редуктора

Вариант расположения червячной пары

Примерные обозначения при заказе продукции

Редуктор 5Ч-80АМ-32-51-1-1-Ц-Ц-2-У3, где:

• 5 – порядковый номер разработки конструкции;
• Ч – тип редуктора;
• 63АМ – межосевое расстояние;
• 32 – передаточное число номинальное;
• 51 – вариант сборки по ГОСТ 20373-94;
• 1 – вариант крепления редуктора.
• 1 – вариант расположения червячной пары (червяк под колесом);
• Ц- Вариант исполнения конца быстроходного вала – Ц – цилиндрический по ГОСТ 12080 (К – конический с внутренней резьбой, К1 – конический с наружной резьбой по ГОСТ 12081);
• Ц – Вариант исполнения конца тихоходного вала – Ц – цилиндрический по ГОСТ 12080 (К – конический с внутренней резьбой, К1 – конический с наружной резьбой по ГОСТ 12081);
• 2 – категория точности по ГОСТ Р 50891-96;
• У3 – вид климатического исполнения по ГОСТ 15150-69;
