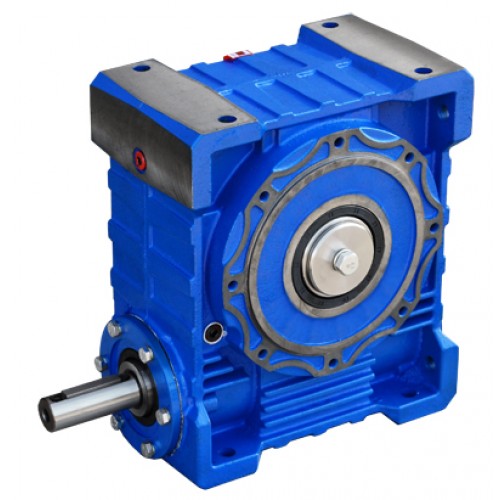

Редуктор 6Ч-100

по запросу

Оформить заказ

Доставка
по России

Расчёт заявки
за 1 день

Гарантия
от производителя

Описание

Описание

Номинальные передаточные числа U ном.	Значения крутящих моментов (Мт), расчетный К.П.Д. (?), подводимой расчетной мощности (W), при частоте вращения входного быстроходного вала 1500 об/мин.
	6Ч-100
	Мт, Нм	?, %	W, кВт
8.0	400	0,92	8,5
10.0	380	0,91	6,6
12.5	370	0,90	5,4
16.0	420	0,88	4,6
20.0	390	0,86	3,5
25.0	370	0,85	2,9
31.5	440	0,79	2,7
40.0	390	0,75	2,0
50.0	380	0,74	1,7
63.0	300	0,66	1,1
80.0	280	0,65	0,85

Габаритные и присоединительные размеры редуктора 6Ч-100

Пример записи обозначения редуктора при его заказе и в документации другой продукции, в которой он может быть применен:

Редуктор 6Ч-100-40-51-1-КК-2ВУ3, ТУ 4161-009-68260994-2011, где:

6Ч – тип редуктора – червячный одноступенчатый;
100 – межосевое расстояние;
40 – передаточное число номинальное;
51 – вариант сборки по ГОСТ 20373-94;
1 – вариант расположения червячной пары;
К – вариант исполнения быстроходного вала;
К – вариант исполнения тихоходного вала;
2 – категория точности по ГОСТ Р 50891-96;
В – с вентилятором;
У3 – вид климатического исполнения по ГОСТ 15150-69.

Для исполнения редукторов по варианту расположения червячной пары 2 (червяк над колесом) величины Мт должны быть снижены на 20%.

В непрерывном режиме работы редукторы U? 50 применять не рекомендуется.

Значения крутящих моментов (Мт) и К.П.Д. (?) приведены при условии использования смазки «Трансол-100» ТУ38 УССР 201 352—84. В случае применения легированных масел серии ИГП или АСЗп значения Мт и? снизить на 7%, для нелегированных масел серии «цилиндровое» и МС — на 20%.

Допускаемые консольные нагрузки в середине концов валов:
