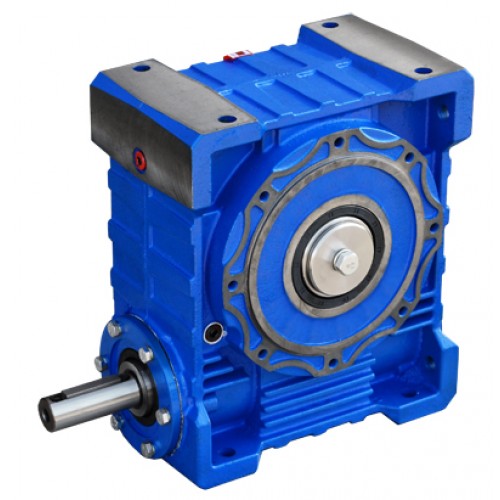

Редуктор 6Ч-125
по России
за 1 день
от производителя
Описание
| Передаточное число, ном. | 8 | 10 | 12,5 | 16 | 20 | 25 | 31,5 | 40 | 50 | 63 | 80 | ||
| Значение крутящих моментов Мт, Нм | 659 | 636 | 626 | 676 | 653 | 616 | 800 | 692 | 640 | 610 | 525 | ||
| Расчетная мощность на быстроходном валу при частоте вращения 1500 об/мин, кВт | 13,5 | 10,5 | 8,3 | 7,2 | 5,6 | 4,3 | 4,8 | 3,3 | 2,5 | 1,8 | 1,4 | ||
| Масса, кг не более | 88,5 | ||||||||||||
| Выходные концы валов | L | l | L1 | L2 | b | d | d1 | t | |
| Вал быстроходный конический | 80 | 58 | 24 | 18 | 6 | 32 | M20x1,5-8 | 17,05 | |
| Вал тихоходный конический | 110 | 82 | 38 | 30 | 14 | 55 | М36×3-8 | 28,95 | |
| Вал быстроходный цилиндрический | 80 | – | – | – | 10 | 32 | – | 35,0 | |
| Вал тихоходный цилиндрический | 110 | – | – | – | 16 | 55 | – | 59,0 | |
|
Номинальные передаточные числа U ном. |
Значения крутящих моментов (Мт), расчетный К.П.Д. (?), подводимой расчетной мощности (W), при частоте вращения входного быстроходного вала 1500 об/мин. | ||
|
6Ч-125 |
|||
|
Мт, Нм |
?, % |
W, кВт |
|
|
8.0 |
659 |
0,94 |
13,5 |
|
10.0 |
636 |
0,93 |
10,5 |
|
12.5 |
626 |
0,93 |
8,3 |
|
16.0 |
676 |
0,91 |
7,2 |
|
20.0 |
653 |
0,88 |
5,6 |
|
25.0 |
616 |
0,87 |
4,3 |
|
31.5 |
800 |
0,83 |
4,8 |
|
40.0 |
692 |
0,79 |
3,3 |
|
50.0 |
640 |
0,78 |
2,5 |
|
63.0 |
610 |
0,73 |
1,8 |
|
80.0 |
525 |
0,74 |
1,4 |
|
Обозначение редуктора |
Входной вал, Н |
Выходной вал, Н |
| 6Ч-125 |
1370 |
9 700 |
| Вариант сборки | Масса редуктора, кг |
| вариант сборки 56 |
55 |
| до 1,5 кВт |
82 дБ |
| от 1,5 до 4 кВт |
85 дБ |
| от 4 до 12 кВт |
89 дБ |
| свыше 12 кВт |
94 дБ |
Габаритные и присоединительные размеры редуктора 6Ч-125
Пример записи обозначения редуктора при его заказе и в документации другой продукции, в которой он может быть применен:
Редуктор 6Ч-125-40-51-1-КК-2ВУ3, ТУ 4161-009-68260994-2011, где:
- 6Ч – тип редуктора – червячный одноступенчатый;
- 125 – межосевое расстояние;
- 40 – передаточное число номинальное;
- 51 – вариант сборки по ГОСТ 20373-94;
- 1 – вариант расположения червячной пары;
- К – вариант исполнения быстроходного вала;
- К – вариант исполнения тихоходного вала;
- 2 – категория точности по ГОСТ Р 50891-96;
- В – с вентилятором;
- У3 – вид климатического исполнения по ГОСТ 15150-69.
Для исполнения редукторов по варианту расположения червячной пары 2 (червяк над колесом) величины Мт должны быть снижены на 20%.
В непрерывном режиме работы редукторы U? 50 применять не рекомендуется.
Значения крутящих моментов (Мт) и К.П.Д. (?) приведены при условии использования смазки «Трансол-100» ТУ38 УССР 201 352—84. В случае применения легированных масел серии ИГП или АСЗп значения Мт и? снизить на 7%, для нелегированных масел серии «цилиндровое» и МС — на 20%.
Допускаемые консольные нагрузки в середине концов валов:
|
Обозначение редуктора |
Входной вал, Н |
Выходной вал, Н |
| 6Ч-125 |
1370 |
9 700 |
Масса (кг), не более ± 5%:
| Вариант сборки | Масса редуктора, кг |
| вариант сборки 56 |
55 |
Корректированный уровень звуковой мощности, дБ при номиналь- ной передаваемой мощности:
| до 1,5 кВт |
82 дБ |
| от 1,5 до 4 кВт |
85 дБ |
| от 4 до 12 кВт |
89 дБ |
| свыше 12 кВт |
94 дБ |
Таблица размеров
