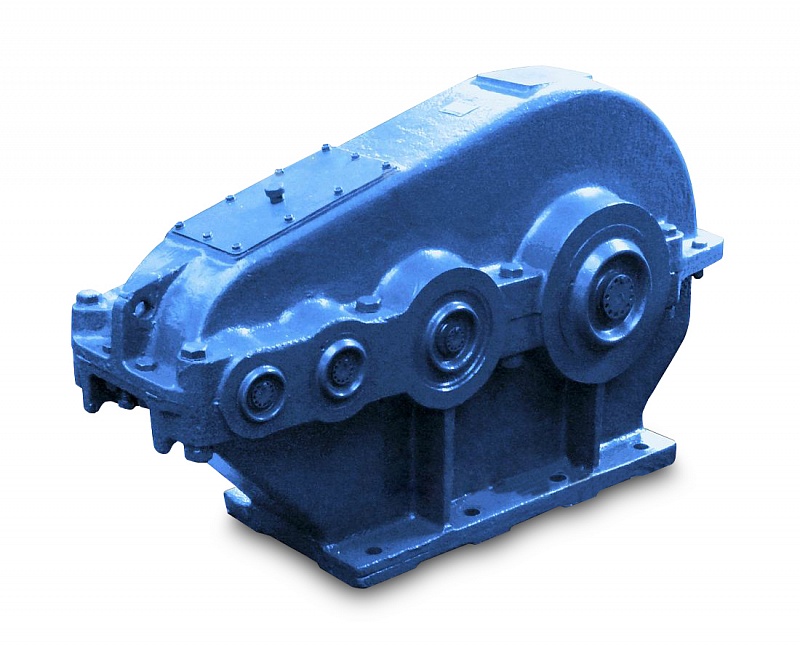

ЦТНД-500 (400, 315)
Доставка
по России
по России
Расчёт заявки
за 1 день
за 1 день
Гарантия
от производителя
от производителя
Описание
|
Технические характеристики |
ЦТНД-315 |
ЦТНД-400 |
ЦТНД-500 |
| Номинальное передаточное отношение, i |
63,0; 80,0; 100,0; 125,0; 160,0 |
||
| Номинальный крутящий момент на тихоходном валу, Т, Нxм |
8300 |
17000 |
28500 |
| Номинальная частота вращения быстроходного вала, с-1 (об/мин) |
12,5 (750); 16,6 (1000); 25 (1500) |
||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца тихоходного вала, Н |
24000 |
32600 |
42200 |
| Масса, кг |
505 |
940 |
1480 |
| Ориентировочный объем масла, л. | 25 | 40 | 75 |
Габаритные и присоединительные размеры
|
Типоразмер |
awб |
awпр |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
N |
|
ЦТНД-315 |
125 |
200 |
315 |
1110 |
680 |
280 |
130 |
58 |
140 |
245 |
340 |
6 |
|
ЦТНД-400 |
160 |
250 |
400 |
1408 |
860 |
240 |
170 |
82 |
165 |
307 |
390 |
8 |
|
ЦТНД-500 |
200 |
315 |
500 |
1720 |
1080 |
305 |
215 |
82 |
200 |
368 |
477 |
8 |
|
Типоразмер |
oD |
oD1 |
oD2 |
H |
H1 |
H3 |
H4 |
B |
B1 |
B2 |
B3 |
B4 |
|
ЦТНД-315 |
26 |
32k6 |
110m6 |
640 |
335 |
35 |
116 |
345 |
280 |
350 |
10 |
28 |
|
ЦТНД-400 |
33 |
40k6 |
140m6 |
820 |
425 |
43 |
148 |
425 |
340 |
430 |
12 |
36 |
|
ЦТНД-500 |
33 |
50k6 |
160m6 |
985 |
500 |
53,5 |
169 |
480 |
400 |
495 |
14 |
40 |
Варианты сборки редукторов ЦДНД
Примерные обозначения при заказе продукции
ЦТНД-315-40-12-У2, где:
- ЦТНД – Тип редуктора;
- 315 – Межосевое расстояние второй ступени;
- 40 – Номинальное передаточное число;
- 12 – Вариант сборки;
- У2 – Климатическое исполнение и категория размещения.
