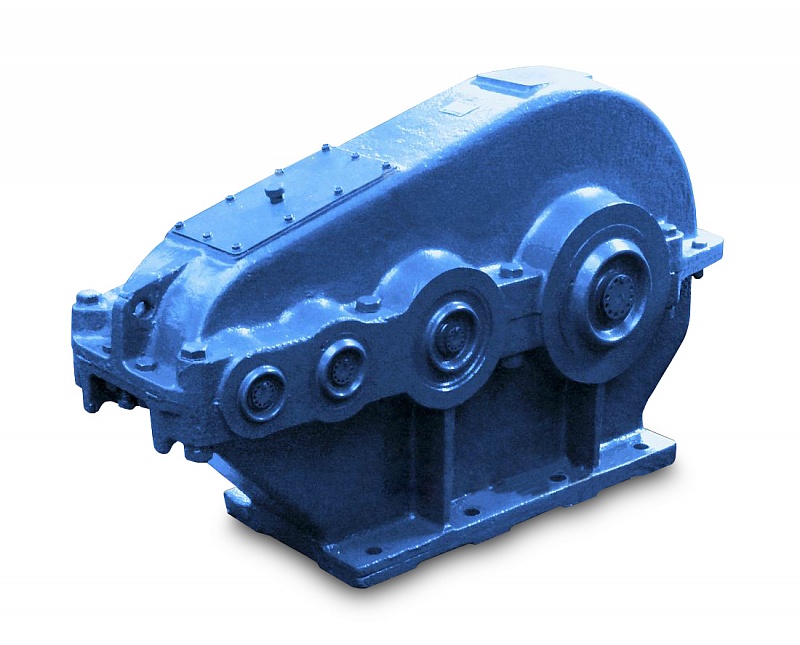

Редуктор ЦТНД-315
Доставка
по России
по России
Расчёт заявки
за 1 день
за 1 день
Гарантия
от производителя
от производителя
Описание
| Передаточное число | номинальное |
50
|
63
|
80
|
100
|
125
|
160
|
| фактическое |
48,22
|
59,73
|
80,48
|
97,02
|
120,18
|
155,07
|
|
| Номинальный крутящий момент, кНм |
9,0
|
||||||
| Радиальная консольная нагрузка на вал, Н | выходной |
48 000
|
|||||
| входной |
1 075
|
||||||
| Номинальная частота вращения входного вала, об/мин |
1500
|
||||||
| КПД |
0,96
|
||||||
| Объем заливаемого масла, л |
21,5
|
||||||
| Масса, кг |
505
|
||||||
Габаритные размеры редуктора ЦТНД-315:
Размеры концов валов:
| Параметр |
l
|
d n6
|
b
|
t
|
|
| Вал | вх |
58
|
32
|
10
|
35
|
| вых |
165
|
110
|
28
|
116
|
|
Варианты сборки:
Условное обозначение:
ЦТНД –315 -125–12 У1 ТУ24. 08. 662 – 80
ЦТНД- тип
315 – межосевое расстояние выходной ступени
125 – номинальное передаточное число
12 – вариант сборки
у1 – климатическое исполнение и категория размещения
