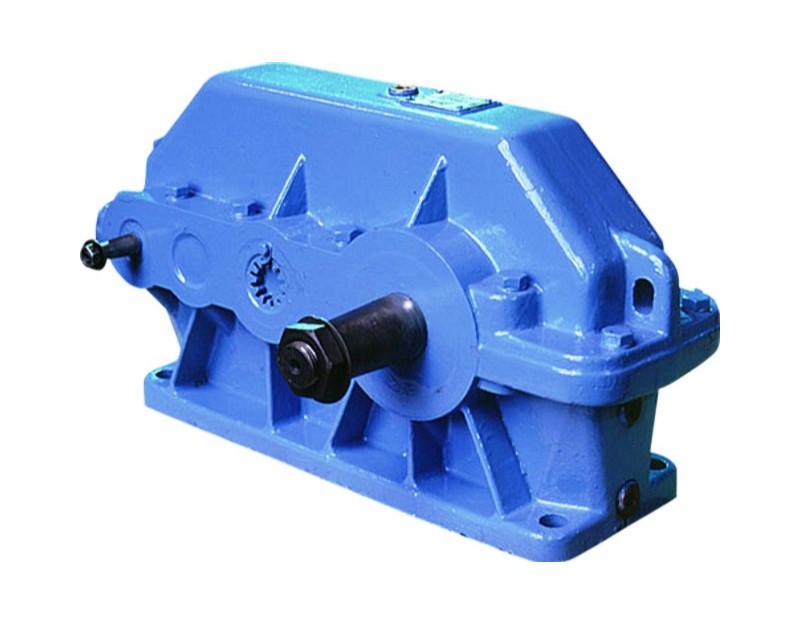

Редукторы Ц3У и 1Ц3У 160 (200, 250)
Доставка
по России
по России
Расчёт заявки
за 1 день
за 1 день
Гарантия
от производителя
от производителя
Описание
| Параметры | Типоразмер 1Ц3У | ||||||
| 1Ц3У 160 | 1Ц3У 200 | 1Ц3У 250 | |||||
| Номинальные передаточные числа | 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200 | ||||||
| Номинальный крутящий момент на вых. Валу при работе редуктора в повторно-кратковременных режимах, Нм | Непрерывный(Н)ПВ=100% | 1250 | 2500 | 5000 | |||
| Тяжелый (Т) ПВ=40% | 1600 | 3150 | 6300 | ||||
| Средний (С) ПВ=25% | 2000 | 4000 | 8000 | ||||
| Легкий (Л) ПВ=15% | 2500 | 5000 | 10000 | ||||
| Допускаемая радиальная консольная нагрузка, приложения в середине посадочной части вала, Н | входного | Непрерывный(Н)ПВ=100% | 1250 | 2500 | 5000 | ||
| Тяжелый (Т) ПВ=40% | 1600 | 3150 | 6300 | ||||
| Средний (С) ПВ=25% | 2000 | 4000 | 8000 | ||||
| Легкий (Л) ПВ=15% | 2500 | 5000 | 10000 | ||||
| выходного | Непрерывный(Н)ПВ=100% | 1250 | 2500 | 5000 | |||
| Тяжелый (Т) ПВ=40% | 1600 | 3150 | 6300 | ||||
| Средний (С) ПВ=25% | 2000 | 4000 | 8000 | ||||
| Легкий (Л) ПВ=15% | 2500 | 5000 | 10000 | ||||
| КПД, не менее | 0,97 | ||||||
| Масса, кг | С чугунным корпусом | 95 | 170 | 310 | |||
Габаритные и присоединительные размеры редукторов 1Ц3У
| Тип | aw3 | aw2 | aw1 | L | L1 | l | l1 | l2 | l3 | H | H1 | A | A1 | d | B | B1 | h1 | h2 | |
| 1Ц3У 160 | 160 | 100 | 80 | 630 | 530 | 195 | 136 | 160 | 224 | 345 | 170 | 475 | 140 | 24 | 206 | 195 | 24 | 28 | |
| 1Ц3У 200 | 200 | 125 | 100 | 775 | 650 | 236 | 165 | 190 | 280 | 425 | 212 | 580 | 165 | 24 | 243 | 230 | 30 | – | |
| 1Ц3У 250 | 250 | 160 | 125 | 950 | 825 | 290 | 212 | 236 | 335 | 530 | 265 | 750 | 218 | 28 | 290 | 280 | 32 | – | |
Размеры выходных и входных концов валов
Входные валы
| Тип | d | d1 | d3 | d4 | l | l1 | b | t | |
| 1Ц3У 160 | 20 | 18,2 | M12x1,25 | 40 | 60 | 42 | 5 | 24,9 | |
| 1Ц3У 200 | 25 | 22,9 | M16x1,5 | 45 | 80 | 58 | 5 | 29,1 | |
| 1Ц3У-250 | 35 | 32,1 | M20x1,5 | 50 | 110 | 82 | 10 | 38,9 | |
Выходные валы
| Тип | d | d1 | d3 | d4 | l | l1 | b | t | |
| 1Ц3У 160 | 55 | 50,9 | M36x3,0 | 88 | 60 | 42 | 5 | 24,9 | |
| 1Ц3У 200 | 70 | 64,75 | M48x3,0 | 100 | 80 | 58 | 5 | 29,1 | |
| 1Ц3У 250 | 90 | 83,50 | M64x4,0 | 130 | 110 | 82 | 10 | 38,9 | |
Варианты сборки редукторов Ц3У
Примерные обозначения при заказе продукции
1Ц3У-200-10-12-М-2-У2 ТУ2-056-243-86, где:
- 1Ц3У – Тип редуктора;
- 200 – Межосевое расстояние второй ступени;
- 10- Номинальное передаточное число;
- 12 – Вариант сборки;
- М -Исполнение конца выходного вала в виде части зубчатой муфты;
- 2 – Категория точности по ГОСТ Р50891-96;
- У2 – Климатическое исполнение и категория размещения.
