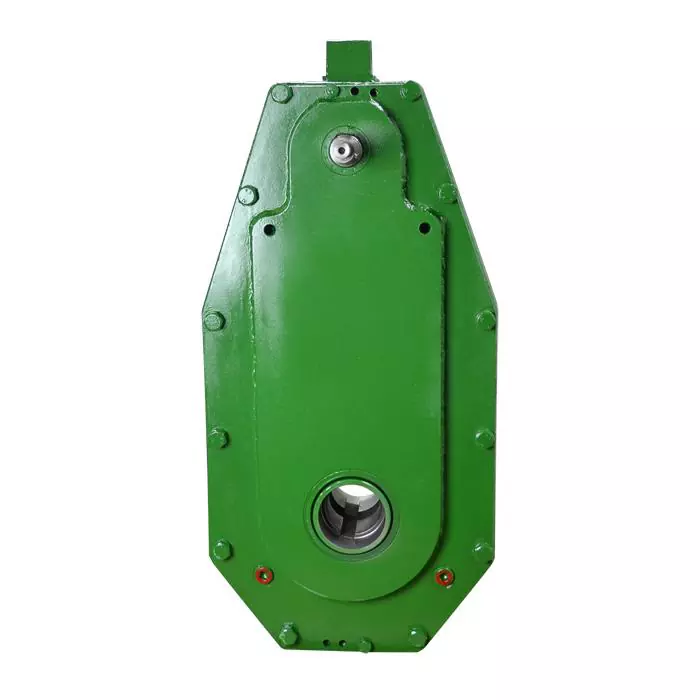

Редуктор Ц3ВК-100 (125, 160)
Доставка
по России
по России
Расчёт заявки
за 1 день
за 1 день
Гарантия
от производителя
от производителя
Описание
Габаритные и присоединительные размеры редуктора Ц3ВК-100, Ц3ВК-125, Ц3ВК-160:
| Тип | aw1 | aw2 | аw3 | L1 | l | l1 | l2 | l3 | l4 | l5 | H | h | A | А1 | B | d |
| не более | ||||||||||||||||
| Ц3ВК(ф)-100 | 80 | 100 | 100 | 470 | 100 | 71,5 | 235 | 300 | 55 | 170 | 254 | 40 | 135 | 60 | 170 | 11 |
| Ц3ВК(ф)-125 | 125 | 125 | 545 | 125 | 71 | 263 | 320 | 60 | 185 | 316 | 60 | 180 | 80 | 200 | 14 | |
| Ц3ВК(ф)-160 | 100 | 160 | 160 | 692 | 160 | 92 | 295 | 360 | 75 | 215 | 390 | 80 | 220 | 230 | 18 | |
Концы валов:
-конический быстроходный;
| Тип | Размер, мм | |||||||
| d | d1 | d2 | d3 | l | l1 | b | t | |
| Ц3ВК(ф)-100 | 25 | 22,9 | М16х1,5 | 36 | 60 | 42 | 5 | 24,9 |
| Ц3ВК(ф)-100ф | ||||||||
| Ц3ВК(ф)-125 | ||||||||
| Ц3ВК(ф)-125ф | ||||||||
| Ц3ВК(ф)-160 | 28 | 25,9 | 27,9 | |||||
| Ц3ВК(ф)-160ф | ||||||||
| Ц3ВК(ф)-200 | 35 | 32,1 | М20х1,5 | 42 | 80 | 58 | 6 | 34,6 |
| Ц3ВК(ф)-200ф | ||||||||
| Ц3ВК(ф)-250 | 38 | 35,1 | М24х2 | 50 | 37,6 | |||
| Ц3ВК(ф)-250ф | ||||||||
-полный тихоходный;
| Тип | Размер, мм | |||||
| L | l1 | l2 | l3 | d | Параметры шлицевой втулки | |
| Ц3ВК(ф)-100 | 174 | 35 | 54 | 25 | 50 | 35хН8х2 |
| Ц3ВК(ф)-100ф | ||||||
| Ц3ВК(ф)-125 | 204 | 38 | 78 | 45хН8х2 | ||
| Ц3ВК(ф)-125ф | ||||||
| Ц3ВК(ф)-160 | 236 | 42 | 37 | 70 | 65хН8х2 | |
| Ц3ВК(ф)-160ф | ||||||
| Ц3ВК(ф)-200 | 240 | 60 | 32 | 44 | 75 | 70хН8х2,5 |
| Ц3ВК(ф)-200ф | ||||||
| Ц3ВК(ф)-250 | 286 | 70 | 60 | 43 | 95 | 90хН8х2,5 |
| Ц3ВК(ф)-250ф | ||||||
-фланец;
| Тип | Размер, мм | ||||||
| D | d | l | l1 | b | m | z | |
| Ц3ВК(ф)-100ф | 230H8 | 125 | 67 | 5 | 12 | 2,5 |
20 |
| Ц3ВК(ф)-125ф | |||||||
| Ц3ВК(ф)-160ф | 250H8*/230Н8** | 110 | 100 | ||||
Варианты сборки:
Редуктор Ц3ВК(ф)-200.10.13.КК.УЗ
Ц3ВК(ф) – тип редуктора (цилиндрический трехступенчатый вертикальный с присоединительным фланцем)
200 – межосевое расстояние тихоходной ступени
(Ф) – исполнение с присоединительным фланцем на быстроходном валу
10 – передаточное число
13 – вариант сборки
Квх – конический входной вал
Квых – конический выходной вал
УЗ – климатическое исполнение
