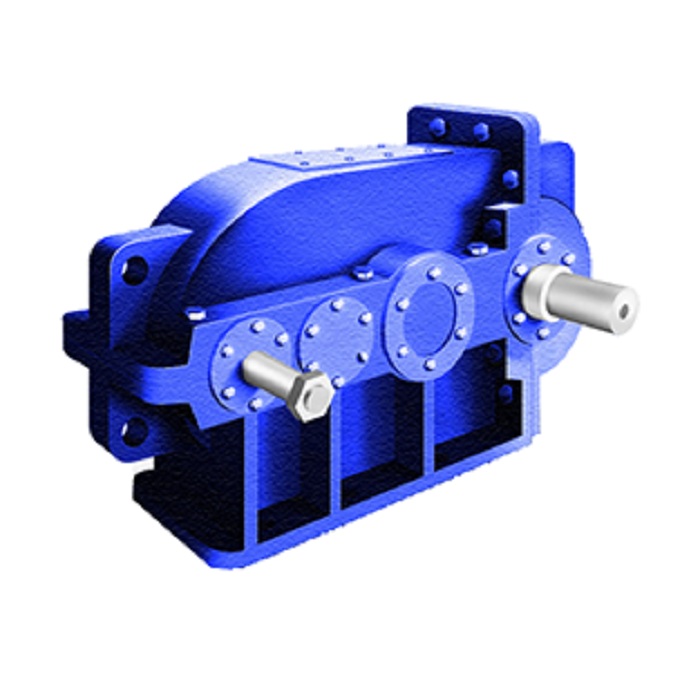

Редуктор крановый ВК-350, ВК-475, ВК-550
Доставка
по России
по России
Расчёт заявки
за 1 день
за 1 день
Гарантия
от производителя
от производителя
Описание
| Тип | Частота вращения вых. вала | Мощность на вых. валу | КПД | Масса | |||||
| Режим работы | Передаточные числа | ||||||||
| 10 | 14 | 31,5 | 50 | ||||||
| 10,7 | 14,7 | 30,6 | 49,5 | ||||||
| ВК-350 | 750 | Легкий | 5,9 | 4,4 | 2,2 | 1,4 | 0,91 | 77 | |
| ПВ=15 | 3,9 | 3,2 | 1,6 | 1 | |||||
| ПВ=25 | 3,4 | 2,8 | 1,4 | 0,9 | |||||
| ПВ=40 | 2,9 | 2,3 | 1,2 | 0,75 | |||||
| 1000 | Легкий | 7,5 | 5,7 | 2,9 | 1,8 | ||||
| ПВ=15 | 4,7 | 4 | 2,1 | 1,3 | |||||
| ПВ=25 | 4 | 3,5 | 1,8 | 1,2 | |||||
| ПВ=40 | 3,4 | 3 | 1,6 | 1 | |||||
| Тип | Передаточное число | Номинальный крутящий момент на вых. валу | Мин. кратковремен. допускаемый крут. момент на вых. валу | КПД | Масса | |||||||||||
| Ном. | Факт | Для режима Т | Для режима С | Для режима Л | ||||||||||||
| При частоте вращения вых. вала | ||||||||||||||||
| 600 | 750 | 1000 | 600 | 750 | 1000 | 600 | 750 | 1000 | 600 | 750 | 1000 | |||||
| ВК-475 | 20 | 19,7 | 1,55 | 1,45 | 1,3 | 1,8 | 1,7 | 1,5 | 2,1 | 2 | 1,7 | 5,45 | 5,15 | 4,8 | 0,91 | 215 |
| 28 | 29,6 | 1,95 | 1,95 | 1,8 | 2,3 | 2,15 | 2,15 | 2,6 | 2,6 | 2,4 | 6,5 | 6,3 | 6 | |||
| 50 | 52,92 | 1,6 | 1,6 | 1,6 | 2 | 2 | 1,85 | 2,3 | 2,3 | 2,15 | 7,5 | 7,4 | 7,1 | |||
| 112 | 109,6 | 1,7 | 1,7 | 1,7 | 2 | 2 | 2 | 2,3 | 2,3 | 2,3 | 7,9 | 7,75 | 7,5 | |||
| ВК550 | 18 | 17,72 | 2,2 | 2,2 | 2,15 | 2,6 | 2,6 | 2,5 | 3 | 3 | 2,9 | 9,25 | 8,5 | 7,7 | 0,91 | 279 |
| 31,5 | 32,9 | 2,3 | 2,2 | 2 | 2,7 | 2,6 | 2,4 | 3,1 | 3 | 2,8 | 10,9 | 10,9 | 10,6 | |||
| 71 | 68,3 | 2,4 | 2,4 | 2,3 | 2,8 | 2,8 | 2,7 | 3,2 | 3,2 | 3,15 | 11,2 | 11,2 | 11,2 | |||
| 125 | 126,8 | 2,4 | 2,4 | 2,4 | 2,8 | 2,8 | 2,8 | 3,2 | 3,2 | 3,2 | 11,2 | 11,2 | 11,2 | |||
Габаритные и присоединительные размеры
| Тип | L | l1 | l2 | l3 | l4 | H | H1 | B | B1 | B2 | aw | aw1 | aw2 | n | d | |
| ВК-350 | 558 | 280 | 50 | 0 | 185 | 298 | 160 | 220 | 185 | 220 | 90 | 130 | 130 | 4 | 17 | |
| ВК-475 | 790 | 482 | 50 | 80 | 200 | 458 | 220 | 250 | 215 | 255 | 105 | 160 | 210 | 8 | 17 | |
| ВК-550 | 880 | 557 | 50 | 70 | 320 | 488 | 235 | 280 | 245 | 285 | 140 | 190 | 220 | 8 | 17 | |
Размеры входного вала
Размеры выходного вала
| Тип | d | l | l1 | b | L | t | |
| ВК-350 | 30 | 80 | 60 | 8 | 177,5 | 29,1 | |
| ВК-475 | 40 | 110 | 82 | 10 | 242,5 | 38,9 | |
| ВК-550 | 40 | 110 | 82 | 10 | 242,5 | 38,9 | |
| Тип | dh6 | l | L | b | t | |
| ВК-350 | 35 | 55 | 180 | 8 | 38,5 | |
| ВК-475 | 65 | 110 | 260 | 18 | 69 | |
| ВК-550 | 80 | 110 | 180 | 22 | 85 | |
Варианты сборки
Редуктор ВК-550-50-23-У2, где:
- РК – тип;
- 550 – суммарное межосевое расстояние;
- 50 – номинальное передаточное число;
- 23 – вариант сборки;
- У2 – климатическое исполнение;
