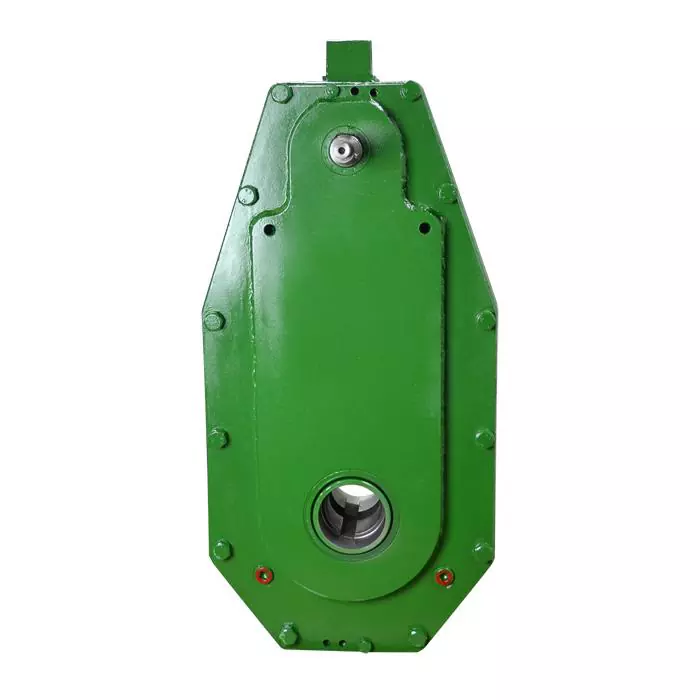

Редукторы 2Ц3вк(ф)-100, 2Ц3вк(ф)-125, 2 (3)Ц3вк(ф)-160, 3Ц3вк(ф)-200, 3Ц3вк(ф)-250
по России
за 1 день
от производителя
Описание
| Типоразмер редуктора |
2Ц3вк(ф)-100 |
|||||||
| Номинальное передаточноеотношение, i |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
|
| Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения | Непрерывный(ПВ 100%) |
280 |
||||||
| Тяжелый(ПВ 40%) |
290 |
300 |
320 |
|||||
| Средний(ПВ 25%) |
330 |
350 |
390 |
|||||
| Легкий(ПВ 15%) |
340 |
400 |
650 |
|||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н |
460 |
250 |
220 |
200 |
175 |
155 |
140 |
|
| Масса, кг |
42 (46) |
|||||||
| Типоразмер редуктора |
2Ц3вк(ф)-125 |
||||||||
| Номинальное передаточноеотношение, i |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
|
| Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения | Непрерывный(ПВ 100%) |
560 |
|||||||
| Тяжелый(ПВ 40%) |
560 |
580 |
600 |
||||||
| Средний(ПВ 25%) |
600 |
650 |
700 |
||||||
| Легкий(ПВ 15%) |
700 |
770 |
1100 |
||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н |
600 |
550 |
480 |
430 |
240 |
215 |
190 |
170 |
|
| Масса, кг |
73 (75) |
||||||||
2Ц3вк-160 (2Ц3вкф-160)
| Типоразмер редуктора |
2(3)Ц3вк(ф)-160 |
|||||||||||
| Номинальное передаточноеотношение, i |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
||
| Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения | Непрерывный(ПВ 100%) |
1100 |
||||||||||
| Тяжелый(ПВ 40%) |
1100 |
1200 |
1350 |
|||||||||
| Средний(ПВ 25%) |
1300 |
1400 |
1500 |
1600 |
||||||||
| Легкий(ПВ 15%) |
1400 |
1500 |
3000 |
|||||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н |
850 |
755 |
680 |
600 |
550 |
485 |
425 |
240 |
215 |
190 |
||
| Масса, кг |
114 (130) |
|||||||||||
| 3Ц3вк-160 (3Ц3вкф-160) |
138 (150) |
|||||||||||
| Типоразмер редуктора |
3Ц3вк(ф)-200 |
|||||||||||
| Номинальное передаточноеотношение, i |
10,0 |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
100.0 |
|
| Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения | Непрерывный(ПВ 100%) |
2500 |
||||||||||
| Тяжелый(ПВ 40%) |
2600 |
3100 |
3300 |
|||||||||
| Средний(ПВ 25%) |
3200 |
3600 |
4000 |
|||||||||
| Легкий(ПВ 15%) |
4000 |
6500 |
||||||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н |
1000 |
800 |
650 |
500 |
450 |
250 |
||||||
| Масса, кг |
212 (224) |
|||||||||||
| Типоразмер редуктора |
3Ц3вк(ф)-250 |
||||||||||
| Номинальное передаточноеотношение, i |
12,5 |
16,0 |
20,0 |
25,0 |
31,5 |
40,0 |
50,0 |
63,0 |
80,0 |
100.0 |
|
| Номинальный крутящий момент на выходном валу, Нxм, при максимальной частоте вращения входного вала и режимах нагружения | Непрерывный(ПВ 100%) |
4500 |
|||||||||
| Тяжелый(ПВ 40%) |
5000 |
5400 |
5800 |
||||||||
| Средний(ПВ 25%) |
5700 |
6200 |
6800 |
||||||||
| Легкий(ПВ 15%) |
7800 |
12000 |
|||||||||
| Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца быстроходного вала, Н |
2200 |
2000 |
1100 |
1000 |
900 |
800 |
700 |
640 |
560 |
500 |
|
| Масса, кг |
360 (370) |
||||||||||
2Ц3вк(ф)-100
Габаритные и присоединительные размеры редукторов 2Ц3вк(ф)-100, 2Ц3вк(ф)-125, 2Ц3вк(ф)-160
|
Типоразмер |
awб |
awпр |
awт |
L |
L1 |
L2 |
L3 |
L4 |
L5 |
L6 |
L7 |
L8 |
L9 |
|
|
2Ц3вк(ф)-100 |
80 |
100 |
100 |
235,5 |
174 |
148,5 |
135 |
67 |
12 |
168 |
316,5 |
70 |
16 |
|
|
2Ц3вк(ф)-125 |
80 |
125 |
125 |
265 |
204 |
163 |
180 |
177 |
340 |
85 |
||||
|
2(3)Ц3вк(ф)-160 |
i=10 |
120 |
140 |
160 |
300 |
236 |
181 |
200 |
112 |
280* |
455* |
100 |
20* |
|
|
i=12,5-80 |
82 |
250* |
425* |
|||||||||||
|
3Ц3вк(ф)-200 |
125 |
160 |
200 |
351 |
260 |
221 |
112 |
176 |
392 |
120 |
18 |
|||
|
3Ц3вк(ф)-250 |
160 |
200 |
250 |
395 |
314 |
238 |
15 |
185 |
435 |
153 |
||||
|
Типоразмер |
B |
B1 |
H |
H1 |
H2 |
H3 |
H4 |
|
2Ц3вк(ф)-100 |
240 |
40 |
529 |
118 |
170 |
113 |
23 |
|
2Ц3вк(ф)-125 |
292 |
600 |
140 |
185 |
|||
|
2(3)Ц3вк(ф)-160 |
348* |
50 |
748 |
168 |
100 |
138 |
30 |
|
3Ц3вк(ф)-200 |
400 |
60 |
848 |
210 |
123 |
32 |
|
|
3Ц3вк(ф)-250 |
510 |
80 |
1047 |
248 |
154 |
38 |
| Типоразмер |
oD |
oD1 |
oD2 |
oD3 |
oD4 |
oD5 |
m |
z |
|
|
2Ц3вк(ф)-100 |
18 |
14 |
55 h8 |
230 H7 |
265 |
300 |
2,5 |
20 |
|
|
2Ц3вк(ф)-125 |
|||||||||
|
2(3)Ц3вк(ф)-160 |
i=10 |
22 |
18 |
80 h8 |
250 H7 |
300 |
350 |
30 |
|
|
i=12,5-80 |
14 |
230H7 |
265 |
300 |
|||||
|
3Ц3вк(ф)-200 |
26 |
18 |
250 H7 |
300 |
350 |
||||
|
3Ц3вк(ф)-250 |
30 |
100 h8 |
38 |
||||||
Размеры конического конца быстроходного вала
| Типоразмер |
a |
a1 |
a2 |
a3 |
a4 |
oa5 |
oa6 |
oa7 |
| 2Ц3вк(ф)-100 |
42 |
21 |
5 |
24,9 |
22,9 |
25 |
М16×1,5 |
|
|
2Ц3вк(ф)-125 |
||||||||
|
2(3)Ц3вк(ф)-160 |
27,9 |
25,9 |
28 |
М16×1,5 |
||||
|
3Ц3вк(ф)-200 |
80 |
58 |
29 |
6 |
34,6 |
32,1 |
35 |
М20×1,5 |
|
3Ц3вк(ф)-250 |
37,6 |
35,1 |
38 |
М24×2 |
Размеры полого шлицевого тихоходного вала
| Типоразмер |
с1 |
c2 |
c3 |
Ис- |
oc4 |
oс ГОСТ 6033 |
|
2Ц3вк(ф)-100 |
174 |
35 |
25 |
Исп. 1 |
50 |
45x2x9Н |
|
Исп. 2 |
40 |
35xН8×2 |
||||
|
2Ц3вк(ф)-125 |
204 |
38 |
Исп. 1 |
55 |
50x2x9Н |
|
|
Исп. 2 |
45xН8×2 |
|||||
|
2(3)Ц3вк(ф)-160 |
236 |
42 |
37 |
Исп. 1 |
70 |
65x2x9Н |
|
Исп. 2 |
65xН8×2 |
|||||
|
3Ц3вк(ф)-200 |
260 |
60 |
64 |
Исп. 1 |
85 |
80×2,5×9Н |
|
Исп. 2 |
75 |
70xН8×2,5 |
||||
|
3Ц3вк(ф)-250 |
314 |
70 |
71 |
Исп. 1 |
105 |
100×2,5×9Н |
|
Исп. 2 |
95 |
90xН8×2,5 |
Размеры полого тихоходного вала со шпоночным пазом
|
Типоразмер |
oс5 |
с6 |
с7 |
oс8 |
с9 |
с10 |
с11 |
|
2Ц3вк(ф)-100 |
40 |
43,3 |
12 |
50 |
25 |
35 |
174 |
|
2Ц3вк(ф)-125 |
45 |
48,3 |
55 |
38 |
204 |
||
|
2(3)Ц3вк(ф)-160 |
60 |
64,4 |
18 |
72 |
37 |
42 |
236 |
|
3Ц3вк(ф)-200 |
75 |
79,9 |
20 |
90 |
64 |
60 |
260 |
|
3Ц3вк(ф)-250 |
95 |
100,4 |
25 |
110 |
71 |
70 |
314 |
Основные варианты сборки для 2Ц3вк, 3Ц3вк
С фланцевым исполнением 2Ц3вкф, 3Ц3вкф
Примерные обозначения при заказе продукции
2Ц3вк(ф)-250-25-22-Пшл-У1, где:
- 1Ц3Н – Тип редуктора;
- ф – Фланцевый;
- 250 – Межосевое расстояние;
- 25 – Номинальное передаточное число;
- 37 – Вариант сборки;
- Пшл – Полый шлицевый тихоходный вал;
- У1 – Климатическое исполнение и категория размещения.
